這是干貨?。?0KV配電室開關柜及其功能，圖形分
來源:電力工程技術
如有侵權，請聯系刪除
功能:電源系統用于通過變壓器將高壓降低到用戶要求的電壓水平，并配有一個室內集成系統，該系統可一起保護、計量和分配。
組成:進線柜、計量柜、PT柜、出線柜、接觸柜和隔離柜
功能:主要功能是配電。進線柜一般配有真空斷路器，用于開啟和關閉。真空斷路器具有短路和過流保護功能。同時，進線柜配有維護隔離開關，保護維護人員的安全。此外，進線柜還配有電流互感器和電壓互感器，測量電流和電壓值。因此，進線柜具有保護、計量、監控等功能，可以實現更全面的功能。
電源引入端子的保護:
功能:是一種電能計量裝置。它采用高供電高計量的方式。它利用電流互感器、電壓互感器、電能表等計量裝置來測量用電量，反映負載的用電量。用戶有責任保護安裝在用戶處的計量裝置的密封不受損壞或丟失。
3.PT機柜
主要部件:電壓互感器、隔離刀、熔斷器和避雷器
角色:
1、電壓測量，提供測量儀表電壓電路
2、能提供操作箱操作電源
3.為每條母線安裝過電壓保護器
4、需要繼電保護，如母線絕緣、過壓、欠壓、備用自動切換等情況
接線方法:Vv接線，Y，yn接線，YN，yn接線

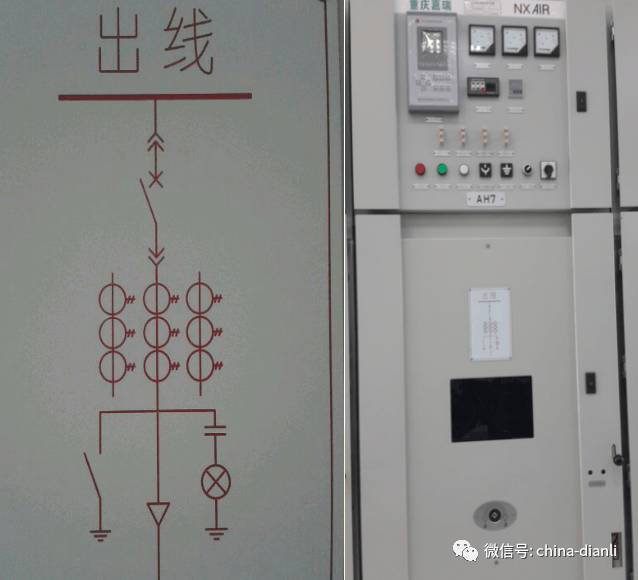

組成:三組三線圈電流互感器、隔離開關、斷路器、斷路器和帶電顯示裝置
功能:主要用于分配電能，將主電源分配到各電源支路的開關上，并接通和斷開各支路過流和過載保護箱的支路電源。
5.聯系柜臺
接觸柜又稱母線分段柜，用于連接兩段母線。母線接觸柜常用于單母線分段和雙母線系統，以滿足用戶選擇不同運行方式的要求，或確保在故障情況下有選擇地切除負荷。
組成:隔離開關、斷路器、電流互感器、帶電顯示裝置
