高低壓配電柜安裝過程詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

安裝的高低壓開關柜方法步驟先看檢查，對于拆包開關柜的，根據設計圖紙和復制清單認真檢查進場數量、

規格，檢查是否符合要求，高壓開關柜外殼是否損壞或腐蝕，檢查附件和備件是否齊全。開箱后檢查

出廠合格證、復印件、內部接線圖等技術文件。高壓配電柜開箱后，根據設計圖紙將配電柜編號，按順序移動

變電站中的安裝位置。

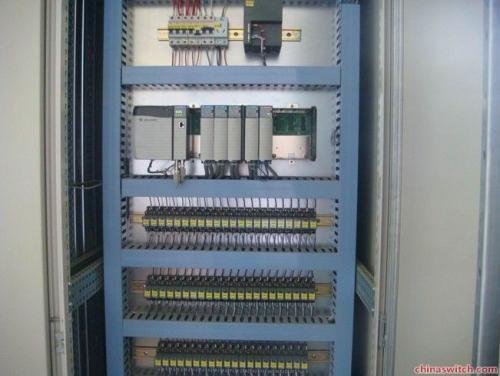

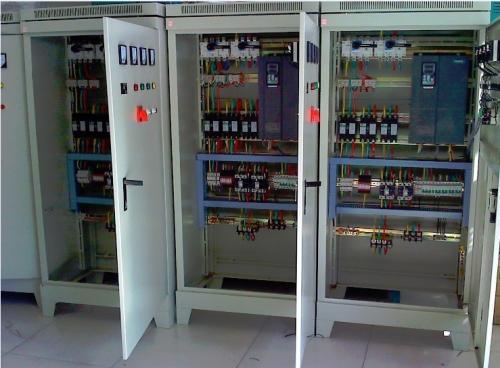

高低壓配電柜安裝過程

開關柜放置在槽鋼上，用薄墊片將高壓柜大致調平，其余部分根據其中一個進行調整，使所有高壓柜具有相同的盤面和均勻的間隙。螺栓固定后，機柜之間保持3~的間隙，較后通過固定螺栓或焊接將機柜永久固定在基礎槽鋼上。為美觀起見，焊縫應焊接在機柜內側，焊縫不少于4處，每處長度為801100 ~。

連接總線。主母線和儀表on 開關柜由開關廠提供，也可根據施工現場設計圖紙制作。主總線連接，主總線

線路和引線總線之間的連接以及總線和儀器之間的連接應采用螺栓連接。母線的連接面應涂上電氣復合脂，并確定螺栓的緊固程度和連接方式。

根據規定的扭矩值，用扭矩扳手?jǐn)Q緊螺栓，控制接頭的連接狀態。

手車式高壓安裝開關柜。安裝方法基本上與固定高壓開關柜相同，除了手工藝品的互換性。每一個

手車式動觸頭必須統一調整，動觸頭和靜觸頭的中心應統一調整，并緊密接觸，以保證互換性。檢查高壓配電柜二次回路

道路插頭和輔助觸點可以可靠焊接。電氣或機械鎖定裝置是正確的，因此手車在關閉位置時不能被拉出。安全隔板開合精神

然后，可以隨車進出。手車接地裝置與高壓配電柜固定架之間的接觸應良好。高低壓開關柜內部控制電纜固定

設置牢固，不影響手推車移動。

電氣設備、器具和非帶電金屬部件的維修接地支線的敷設應符合下列要求:連接應緊密牢固，維修接地線的截面選擇應正確，防腐部位應涂刷均勻，不得遺漏。路線合理，色標準確，涂裝后不會污染設備和建筑物。檢查配電柜"5防"聯鎖，完整可靠。一般過程是電氣元件的安裝位置符合設計圖紙，安裝牢固可靠。

1.主線截面積符合圖紙要求；

2.初級銅排連接處應鍍錫，接觸面積應符合要求；

3.一次螺紋連接螺釘緊固可靠，接觸電阻符合要求。

4.相序排列:從前面看，從左到右、從上到下、從遠到近依次為A、B、C；

5.電氣間隙大于10毫米，爬電距離大于25毫米；

6.接地排和接零排應根據圖紙安裝。

7.各種微型便條和便利貼都是完整的好東西。

8.開關的開關操作可靠，不會停止。

9.二次線接線符合設計圖紙，通電嘗試正確。

10.工頻耐受電壓:2kV/ min，無閃絡，無擊穿。

文章來源:meibixi/

更多選型規格報價定制等問題可及時聯系廠家，以上就是高低壓配電柜安裝過程全部內容。
