配電箱系統圖實際布線用戶盒系統圖識別圖詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

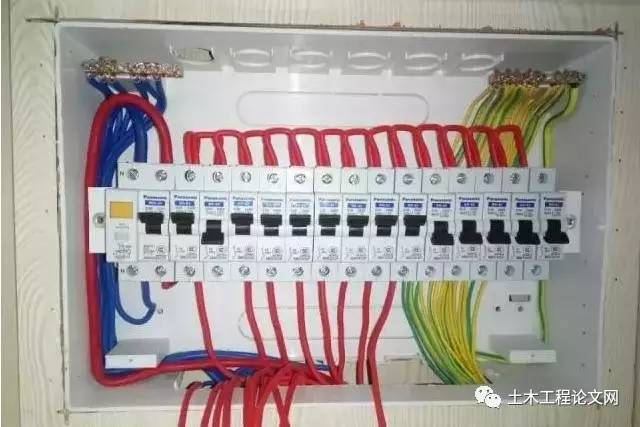

以下客戶箱中有多少空氣開關和漏電保護器？你看到了嗎？

配電箱

用戶框基本上是一個燈線。下面基本上是插座！因?yàn)榍度霑r(shí)間早！開關和燈管向下插入！

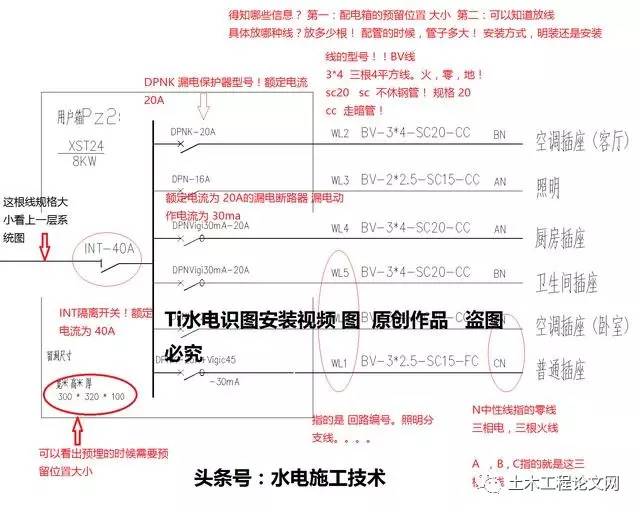

讓我們看看下面的用戶盒系統圖！！我們能從系統圖中得到什么信息？？

首先，可以看到安裝模式被隱藏或暴露。

第二:要嵌入的管道的尺寸！

第三:第二個嵌入式插槽的大小配電箱??！

第四:線型號:銅單芯線或銅多芯線

第五:放線時導線的尺寸:4平方，2.5平方

第六:放線時的線數

第七:配電箱內部漏電保護器或空氣開關的額定電流！當我們做配電箱時，我們需要看系統圖！！

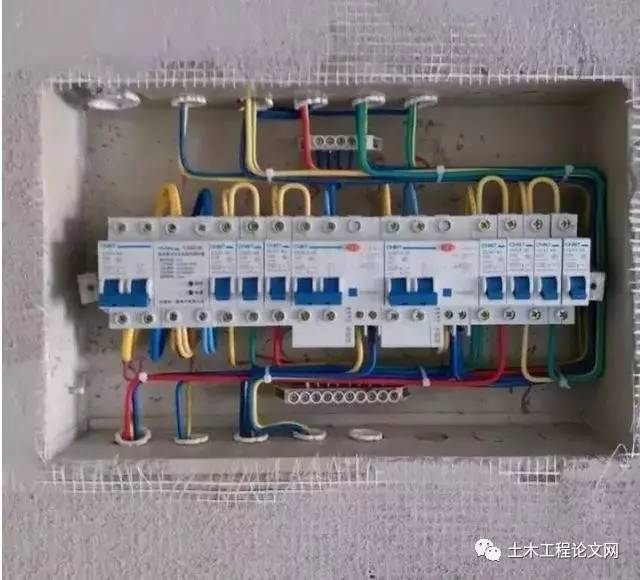

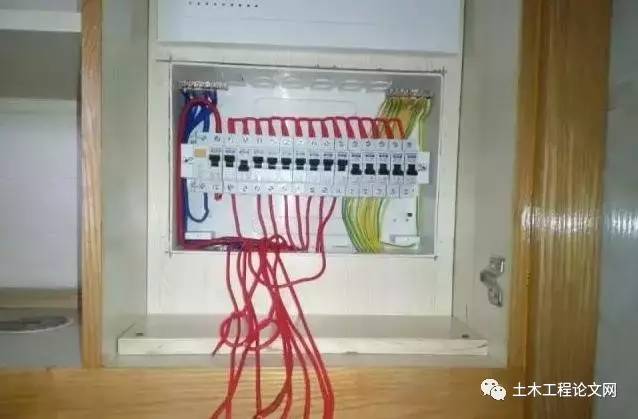

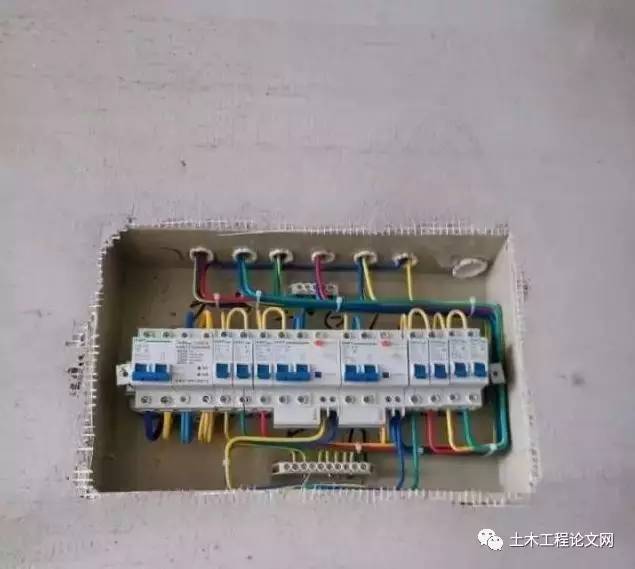

下圖配電箱內部帶漏電保護器和空氣開關！作為水管工。每個人都應該知道它的額定電流是不同的！因此，在安裝保護器時，我們應該確定在每個電路中安裝保護器時的額定電流。否則。已安裝未安裝！

前面的問題留給每個人！看看圖中有多少漏電保護器和空氣開關?。?！哪個噴霧會傷害到對方！
