配電柜型號

國內型號有MLS、GCS、GCK GGD等。；

國外制造商ABB包括:MD190、MNS、ArTu、Blokset、8PT等。

通用標準型號是GB7251.1

配電柜型號標簽

首先位:開路低電壓開關柜，閉合低電壓開關柜

第二名:固相萃取，固相萃取，混合萃取。

第三名:l(或D)-電源，K-控制，S-森源電氣系統

GGD更便宜，GCS和GCK更經濟。

示例:GGD/M/J①②③

g-交流低電壓配電柜

電氣部件的固定安裝和布線

d-電氣柜

m面板操作

靜電電容器

①-設計序列號:1。斷裂能力為15kA；2.斷裂能力為30kA；3.斷裂能力為50kA

(3)-輔助電路方案代碼

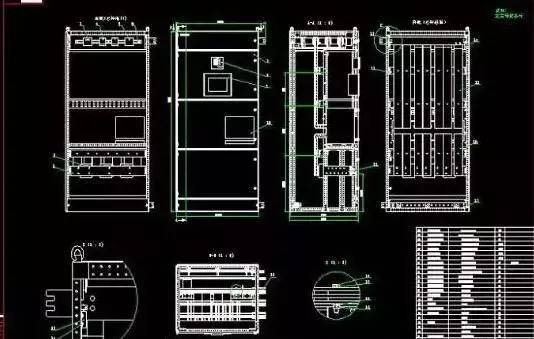

配電柜圖紙細節

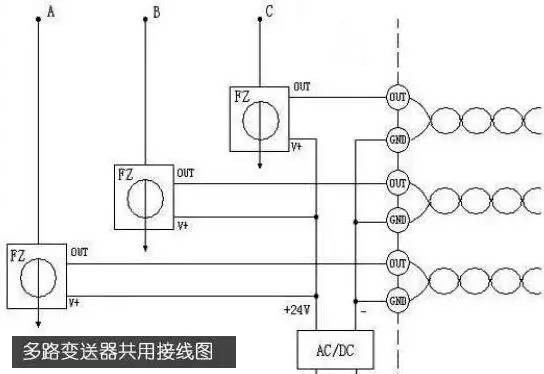

1.當我們看到一個以上的家庭平時用電，他們中的大多數是從a 配電柜發來的。這就是簡單的接線圖的樣子。

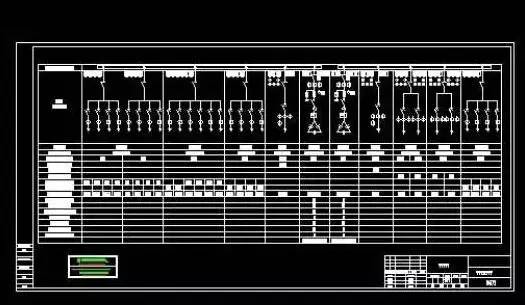

2.配電板的電路圖分為一級原理圖和二級原理圖:一級原理圖為一級電路原理圖，二級原理圖為控制電路原理圖。

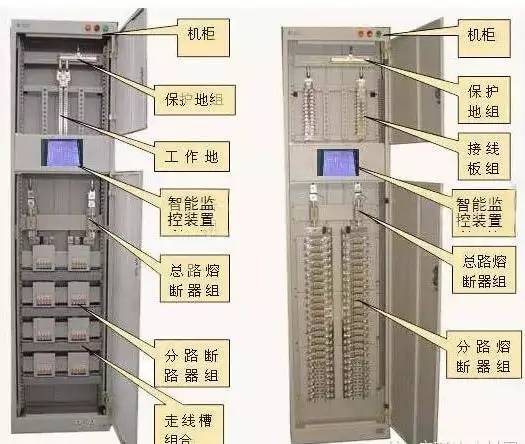

智能配電柜繪圖

GCK，GCS，MNS是低壓萃取開關柜；

GGD，GDH、PGL固定在低電壓開關柜；

XZW合成配電箱；ZBW盒變電站；

XL，GXL低壓配電柜，施工現場箱；

JXF電器控制箱；

PZ20、PZ30系列終端照明配電箱；

XDD計量箱

PXT (R) K-□/□-□/□-□/□/□-□/IP □系列規格型號解釋:

(1)PXT開包配電箱，暗包加(R)

(2)K是表1所示的串聯接線方法。

(3)□/□額定電流/額定短期耐受電流容量:以數字表示，250/10:額定電流250A/額定短期耐受電流容量10kA，可根據客戶要求降低。

(4)□/□輸入線型:□/1單相輸入；□/3三相輸入；1/3表示混合輸入

(5)□×□出口電路:單相電路×三相電路、6×3單相6電路、三相3電路

(6)□/ □主開關類型/保護等級；1/IP30單相主開關/IP30；3/IP30三相主開關/IP30

表1:

序列號漢語拼音前綴漢語解釋裝配圖編號電氣原理圖編號

1 JL計量箱PXT01 PXT01 dq系列

2 CZ插座盒PXT02 PXT02 dq系列

3 ZM燈箱PXT03 PXT03 dq系列

4 DL電源盒PXT04 PXT04 dq系列

5 JC計量插座盒PXT05 PXT05 dq系列

6 JZ計量照明箱PXT06 PXT06 dq系列

7 JD計量電源盒PXT07 PXT07 dq系列

8 ZC照明插座盒PXT08 PXT08 dq系列

9 DC電源插座盒PXT09 PXT09 dq系列

10 DZ電源照明箱PXT10 PXT10 dq系列

11 HH混合功能盒PXT11 PXT11 dq系列

12 ZN智能箱PXT12 PXT12 dq系列

電氣柜名稱編號規格型號

高壓開關柜 AH

高壓計量柜

高電壓配電柜 AA

高壓電容器柜

低壓電源配電箱機柜接入點

低壓照明配電箱機柜鋁

應急電源配電箱機柜APE

應急照明配電箱機柜照明

低壓負荷開關柜

用于低壓電容器補償柜的自動控制或自動控制面板

直流電配電箱機柜交流電

操作信號柜組件

控制面板柜交流電

繼電保護柜

計量柜的AW

聲發射激勵柜

低壓漏電斷路器柜的電弧

雙電源自動開關柜at

多個電源配電箱機柜調幅

刀閘柜AK

電源插座盒

建筑自動化控制盒

自動火災報警控制器盒

中航設備監控箱

家用接線盒

工業控制數據庫

工業控制數據庫
