本文以分為三條道路的三條道路為例，說明了從total 配電箱到total 配電箱的連接方法。

1.黃色、綠色和紅色(A、B和C)三相線分別從總配電箱的配電開關引出，淺藍色工作零線從工作零線引出，黃綠色雙色PE保護零線從PE端子引出。

總配電箱門與箱之間必須采用編織軟銅線可靠連接保護和接零。

五行之間的安全距離。

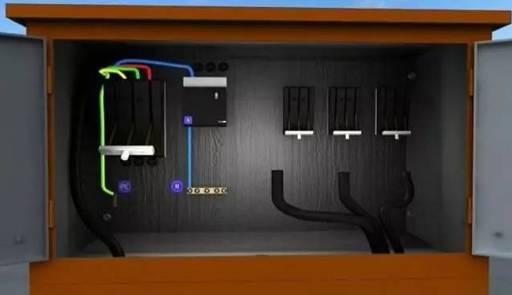

2.線路的黃、綠、紅三相線接總隔離開關，二次元件配電箱，淺藍色N線接漏電保護器的N端，漏電保護后接工作零線端子板。

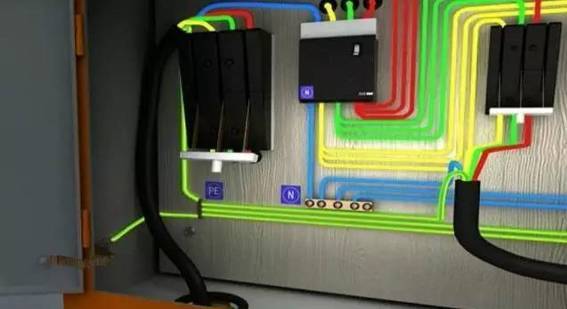

3.黃色和綠色的聚乙烯線連接到保護零端子板的聚乙烯板上。

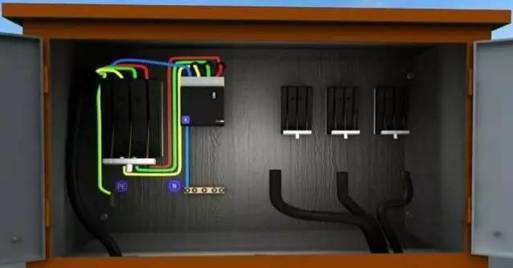

4、從次級配電箱總隔離開關引出的三相線到漏電保護器。

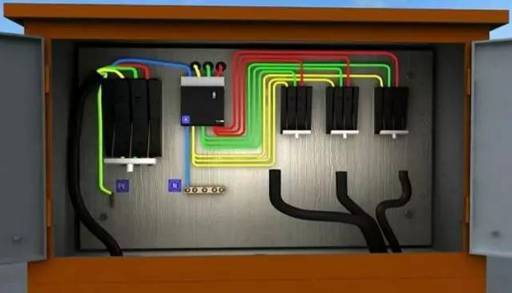

5.從漏電保護器的端子引出相線至并聯隔離開關。

聚乙烯線路不能進入漏電保護器，因為線路末端漏電保護器的動作會使以前的漏電保護器跳閘，造成大規模停電。

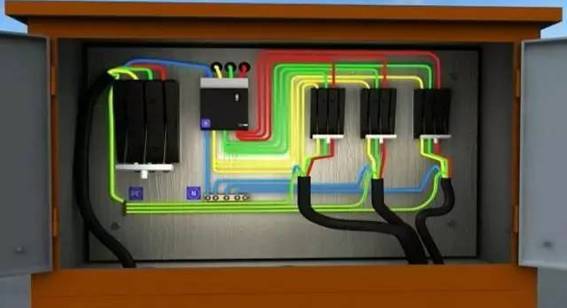

6.黃色、綠色和紅色三相線分別從除法配電箱的分路隔離開關引出，淺藍色工作零線從N板接線端子引出，黃綠色雙色保護零線從PE板接線端子引出。

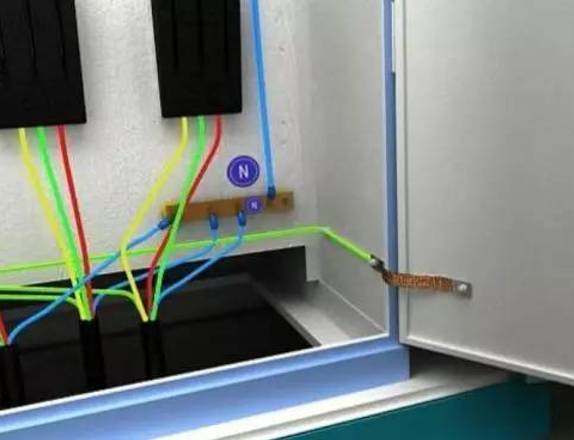

分配電箱門與箱之間必須采用編織軟銅線可靠連接進行保護和接零。
