高電壓開關柜在使用過程中會出現各種問題或故障。我們必須對這些問題進行嚴格分析，做出準確判斷，并根據分析結果及時處理問題。今天，山西高壓開關柜廠家金泰恒給我們講了一個案例——如何處理高壓開關柜電纜室放電問題。

1現場條件

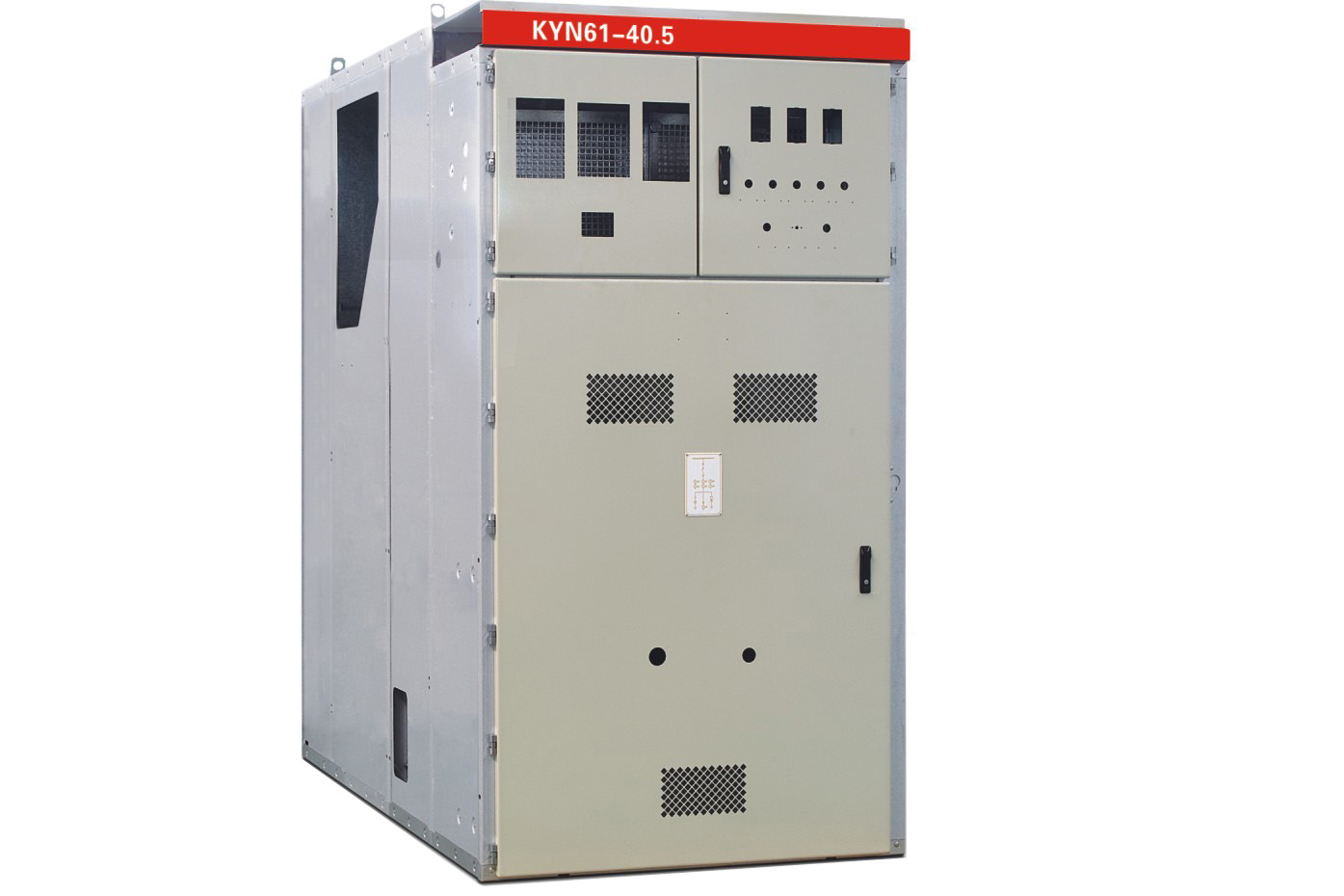

在35kV 變電站KYN640.5 開關柜的夏季巡回期間，在開關柜的電纜室中總能聽到間歇性的“滋滋”放電聲。在雨天或潮濕的日子，聲音更明顯。一旦發生雷擊，系統將立即被切斷，嚴重影響生產和生活秩序。

2檢查和分析

利用停車檢修機會逐一檢查以上開關柜的零件。

(1)變電站一層配電室室內平均溫度為25-27℃，空氣相對濕度為75%-85%。電纜溝內空氣的相對濕度在85%以上，明顯高于室內平均濕度。

(2)饋線終端無明顯放電痕跡，饋線出線電纜絕緣正常。

(3)拆除避雷器接線，放電聲仍然存在，表明放電部分不在避雷器內。

(4)停電后，逐個拉出各斷路器手車。拔出首先臺斷路器手車后，“滋滋”聲變小。拔出第二個斷路器手車后，“滋滋”聲消失。所有35 kV開關柜斷路器應逐個進行耐壓試驗:當電壓升至30kV時，出現“滋滋”聲；當電壓升至45kV時，斷路器手車極與后側板之間發生明顯放電。在手車電桿和斷路器后側板之間加硅橡膠絕緣板，重新運行斷路器，“嗚嗚”聲消失。由此判斷，放電位置在斷路器極的后側板。

措施

(1)疏通變電站周圍的排水溝，防潮電纜溝，在變電站一層增加一臺大功率工業除濕空調。夏季配電室室內溫度控制在23±2℃，冬季室內溫度控制在20±2℃。配電室空氣的相對濕度應嚴格控制在40% ~ 50%。配電室應安裝在線溫濕度監控裝置。一旦發現溫濕度異常，應及時調整，確保開關柜和繼電保護裝置安全穩定運行。

(2)在斷路器手車的極柱之間和極柱與后側板之間增加硅橡膠絕緣板。

(3)配電室應配備局部放電測試儀和紅外熱像儀，以增加夏季檢查次數。

(4)為確保不發生污閃事故，電流互感器、電壓互感器、高壓斷路器、避雷器、帶電顯示裝置、閘刀開關等設備的套管和支撐絕緣子應定期清洗和緊固。重污染區域的絕緣子應涂防污漆。

(5)硅橡膠增爬裙比電氣設備外絕緣傘大約100毫米。設備瓷件表面添加硅橡膠，防止設備污閃。

防污閃工作概括為“爬坡、掃坡、覆坡、增坡”:爬坡:即調整設備的泄漏比距離，采用防污絕緣子或復合絕緣子；清掃:清掃設備表面的污物；涂層:涂層RTv涂層(涂層RTV涂層可防止水膜覆蓋，阻止水膜形成，有效降低放電強度，減少設備故障事故)；添加:添加硅橡膠，增加攀登裙。

此外，在變電站設計中，應盡量避免將高檔電氣設備設計在建筑的一樓。

結論

采取各種措施后，我公司11+運行的可靠性明顯提高，夏季雷雨天氣停電問題得到徹底解決。
