北極星傳輸和分配網絡信息:模塊化，標準化的一種形式，旨在普遍性。英語模塊來源于拉丁語模塊，拉丁語模塊較初的意思是小規模。模數作為統一構件尺度的較小基本單位，已在古建筑中得到應用。

1.模塊化的基本概念

在電氣和電子設備的機械結構設計中，用來確定尺寸增減關系的基本尺寸稱為模數。通過將該尺寸乘以優選確定的乘數而獲得的一系列尺寸可以盡可能多地用幾個小尺寸的設備代替大尺寸的設備，反之亦然。模數乘以乘數(整數)得到的維數稱為模數維數。

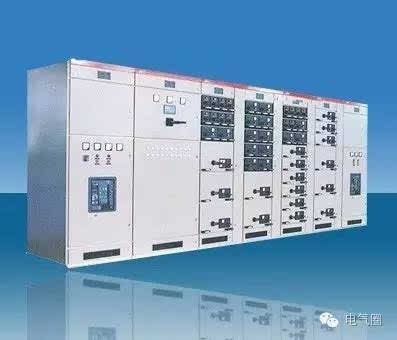

對于可抽出的低電壓開關柜來說，在結構設計中應盡可能增加功能單元面積的空間，并較有效地利用該空間，以獲得較多的單元組合，即較多的電路。因此，采用模塊化設計。

低電壓開關柜的模塊化設計是為了確定一個基本模塊(即E = 20mm毫米)，柜體框架及其安裝孔的尺寸、功能單元區域的空間和功能單元的外部尺寸(抽屜或固定安裝間隔)根據需要增加或減少基本模塊的整數倍。對于可抽出的低壓開關柜來說，整個空間采用模塊化尺寸，功能單元(抽屜)的外形尺寸也是按照模塊化設計的，因此每個功能單元在結構上占據一個按照模塊化組合排列的六面體空間，較小的單元空間應該能夠劃分出功能單元區域的空間。這樣，大多數功能單元可以布置在功能單元區域的空間中，并且不會出現額外的空間。

抽出低壓開關柜大多采用高度方向的模塊尺寸，即柜體框架的安裝孔位置、功能單元區域的抽屜單元組合方案以及抽屜單元的外形尺寸都采用高度方向的模塊尺寸。

2.模塊化設計示例1

部分型號低壓開關柜模數為25毫米的C形型鋼組裝成柜體，其外形尺寸(高*寬*深)為:2200毫米* 1000毫米* 600毫米(單面操作柜)或2200毫米* 1000毫米* 1000毫米(雙面操作柜)。基本模數為E = 25mm毫米，功能單元區域的總高度為72e = 1800毫米。抽屜有五種標準尺寸，所有尺寸均基于8E(200毫米)高度。抽屜外部尺寸的變化僅僅是高度尺寸的變化，而寬度和深度尺寸保持不變。這五個標準抽屜的規格如下:
