概觀

10kV開關柜的主要部件包括:真空斷路器、電流互感器、就地安裝的微機保護裝置、操作電路附件(手柄、指示燈、壓板等)。)，以及各種位置輔助開關。其中，斷路器和電流互感器安裝在開關柜內，微機保護、附件和電能表安裝在繼電器室的面板上(使用以前的名稱，實際上沒有繼電器)，端子排安裝在繼電器室內，帶有各種電源空氣開關，端子排通過控制電纜或?qū)Ｓ貌遄c斷路器機構連接。

要理解開關柜的二次接線，我們需要找到兩張圖紙:制造商提供的保護原理圖和接線圖；開關柜制造商提供的二次原理圖、接線圖、端子框圖和斷路器機構原理圖。

綜合工廠的圖紙是開關柜制造商設計的原始基礎，也是我們審查開關柜制造商圖紙的基礎。開關廠的原理圖一般根據工廠的原理圖進行修改，然后示意性的畫出電流、電壓、信號量的輸入和控制量的輸出。

10kV電纜出線中央柜二次接線

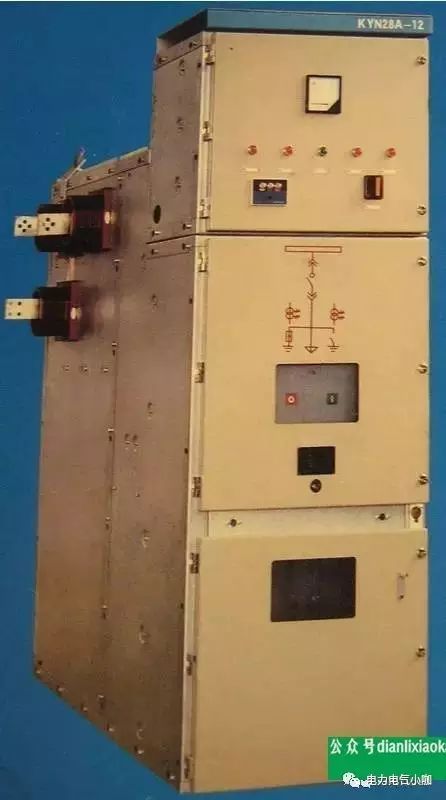

KYN28A(GZS1)中央機柜為10kV開關柜型，較常用于城市地區變電站型。從前面看，它顯然分為三部分，頂部是繼電器室，中間是斷路器室，底部是空室(什么也沒有)。母線等高壓設備安裝在柜體后部。如圖81所示。

圖81

1.中繼室

繼電器室面板設有微機保護裝置、操作手柄、保護出口壓板和指示燈(關閉位置紅燈、分檔位置綠燈、儲能完成黃燈)；繼電器室內有接線端子，微機保護控制回路有DC電源開關，微機保護有DC電源，儲能電機(DC或交流)有DC電源開關。圖81是開關柜的早期圖片。繼電器室是安裝電流表和指示燈的地方。

2.斷路器室

10kV中壓柜較常用的斷路器是VS1真空斷路器，斷路器機構中的接線通過專用插座與繼電器室的接線盒連接。一段插頭與斷路器機構固定連接，另一段為專用插頭。匹配的插座安裝在斷路器室的右上方，并從插座連接到繼電器室的接線盒。為了了解二次回路，我們需要對運行過程有一定的了解。

中間柜斷路器手車有三個位置:斷開、測試和操作(需要注意的是，斷路器手車和斷路器是兩個概念，斷路器手車實際上是斷路器及其座)。正常運行時，斷路器手車處于運行位置，斷路器處于合閘位置，二次線插頭與插座連接。手動跳閘后，斷路器處于斷開狀態，手車處于運行位置；用專用搖把將斷路器手車搖出至試驗位置，可拔出二次插頭(手車在運行位置時不能拔出)；繼續搖動，手車退出斷路器室并處于斷開位置。

斷開位置:斷路器與一次設備(母線)無連接，失去操作電源(二次插頭已拔出)，斷路器處于斷開位置；

測試位置:二次插頭可以插入插座獲得電源。斷路器可以開關，相應的指示燈亮。斷路器與一次設備沒有連接，可以進行各種操作，但不會對負載側產生任何影響，因此稱為試驗位置。

操作位置:斷路器與一次設備連接。接通電源后，電力通過斷路器從母線傳輸?shù)捷旊娋€路。

中央機柜沒有傳統意義上的隔離開關概念。手車處于試驗位置時，相當于傳統隔離開關斷開，即斷路器和主回路(一次母線)有明顯的斷開點。圖82和83顯示了VS1真空斷路器和GZS開關柜的內部截面。

圖82

圖83

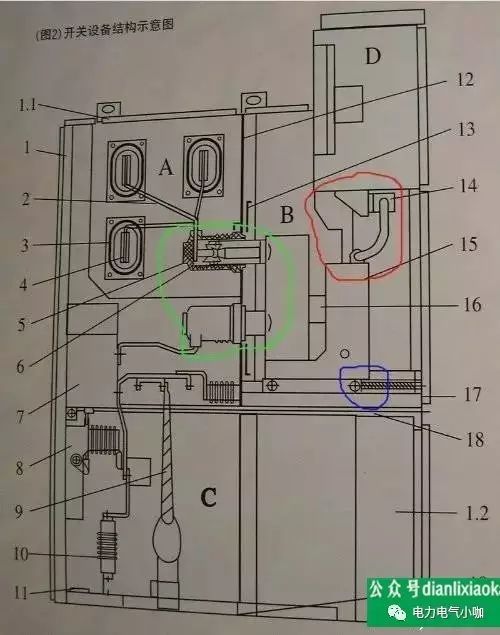

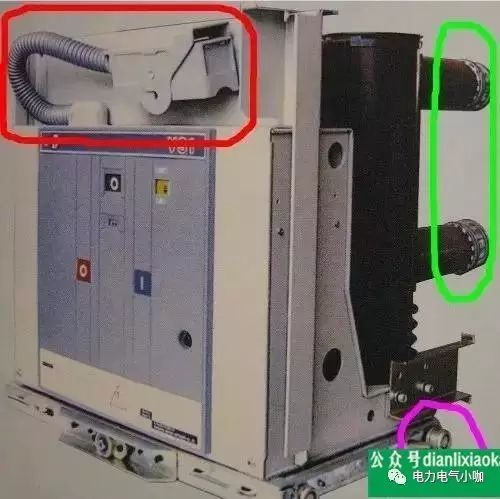

圖82示出了VS1斷路器手車，它像抽屜一樣放置在開關柜中，軌道上的滑輪在紫色的盒子中，二次連接插頭(處于拔出狀態)在紅色的盒子中，斷路器的動觸頭在綠色的盒子中。圖83框架中的設備與圖82相同，二次接線插頭處于插入位置。

我們選擇的型號是:我們的大南瑞繼電保護的RCS-9611A選用微機保護，開關柜開關廠常熟KZN1 開關柜。(不同制造商有各種奇怪的型號機柜。)

3、RCS-9611A

RCS-9611A是南瑞公司用于小電流接地系統線路的微機保護裝置。配有三段過流、三段零序過流/小電流接地選線和重合閘。電流-電壓電路如圖81所示，操作電路如圖82所示，進氣電路如圖83所示。

圖81

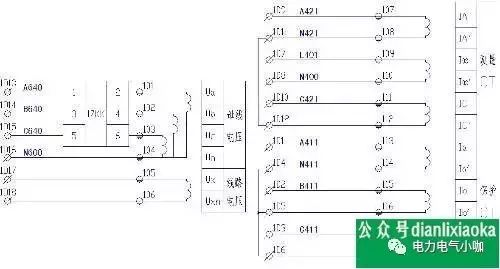

從圖81可以看出，需要連接的模擬量有:母線電壓、線路電壓(幾乎沒有10kV線路配線路PT)、保護電流(三相，實際工程中10kV線路一般只配兩相電流互感器)、測量電流(兩相)和零序電流。

圖82

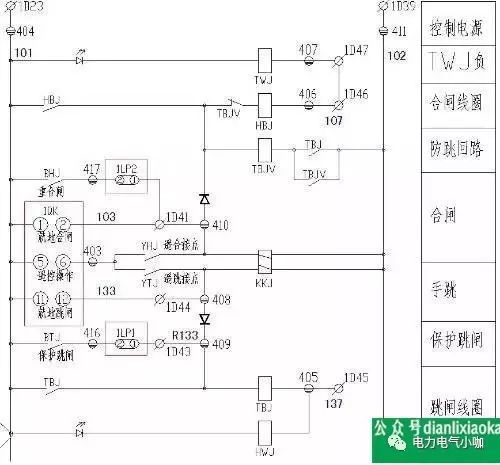

從圖82中可以看出，這個操作回路比RCS-941要簡單得多。紅色框架中的設備(手柄和壓板)不屬于RCS-9611。它們由開關柜制造商提供，安裝在繼電器室面板上。

圖83

圖83顯示了該設備的遠程通信電路。與110千伏電壓等級設備的保護裝置不同，35/10kV設備的保護、測量和控制是一體化設計，即一體化為一個裝置。相比之下，在RCS-941A中，你肯定找不到測量電流和開關值的輸入電路。它需要CSI-200E和其他測量和控制設備或常規控制屏幕與之配合來提供這些功能。

4、KZN104開關柜

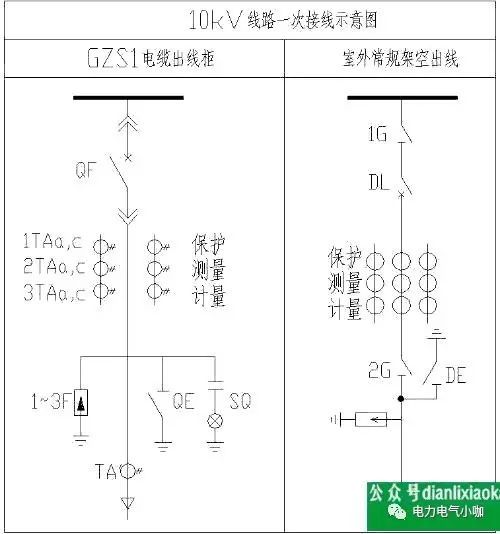

如圖81所示，10kV線路一次設備主接線的隔離開關、b相電流互感器和零序電流互感器TA比架空線少。

圖81

B相電流互感器的功能:一般書籍中提到只安裝A相和C相電流互感器。為什么現在安裝了B相CT？這主要是由于小電流接地選線功能。當10kV架空線路單相接地時，允許其繼續運行一段時間，但必須確定哪條線路接地，以便盡快檢查和修復線路，即“選線”。線路選擇基于線路的零序電流是否為零。零序電流是三相電流的矢量和，正常情況下理論值為零，單相接地時測得的零序電流不為零，可以判斷線路故障。因此，有必要配置三相電流互感器來計算零序電流。對于電纜出線，在高壓(10kV)電纜上安裝一個特殊的零序電流互感器，不需要計算三相電流互感器的總和，因此可以通過配置A相電流互感器和C相電流互感器來實現保護功能，這與書中的說法并不矛盾。

10kV開關柜二次原理圖根據RCS-9611A原理圖繪制，主要分為電流-電壓電路、操作電路和開關量輸入電路。分別如圖82、83、84和85所示。

圖82

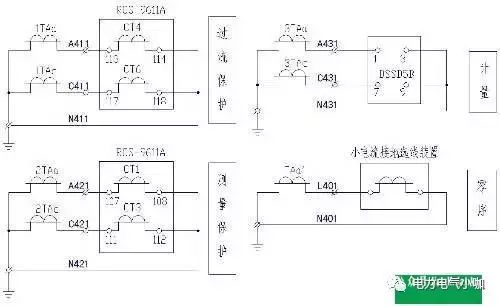

圖82是電流回路，包括:保護、測量、計量和小電流接地線選擇。保護裝置和電能表安裝在開關柜上，所有接線均由開關廠連接。小電流接地選線裝置安裝在主控室，零序電流L401和N400需要通過控制電纜連接到該裝置。

圖83

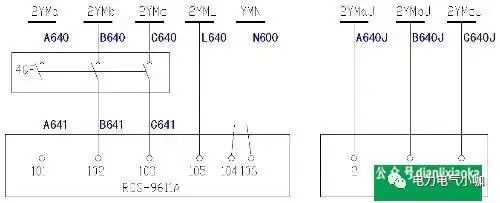

圖83為電壓電路，包括:保護電壓(和測量電壓)和測量電壓，均從機柜頂部的小母線引出。保護電壓在進入保護裝置之前必須通過空氣開關，如圖4QF所示。不需要測量電壓。

圖84

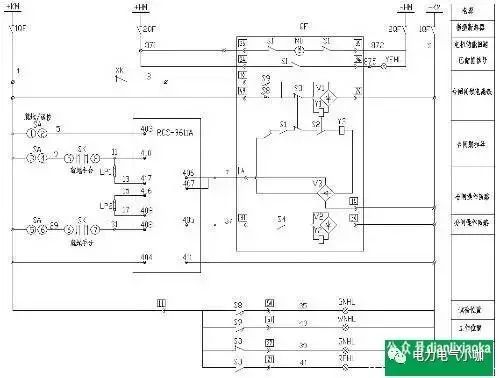

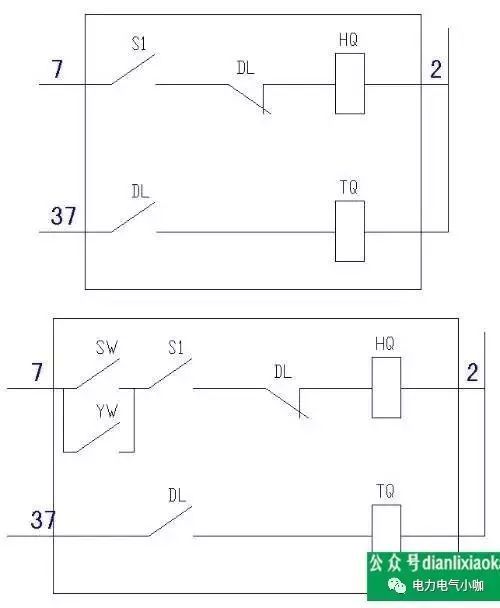

圖84為操作回路，主要包括控制手柄、微機操作回路和斷路器機構的配合。請把圖片放大一點(點擊查看大圖)。在許多簡圖中，斷路器機構的合閘回路通常如圖85所示:“彈簧儲能S1常開”、“斷路器分閘DL常關”和“合閘線圈HQ”串聯，或增加“試驗位置SW和操作位置YW常開且并聯”來表示“斷路器手車只能在試驗位置和操作位置閉合”。事實上，VS1斷路器通常配備有閉合鎖定電磁鐵，該電磁鐵由手車行程開關(類似于繼電器)控制。當手車處于測試位置和操作位置以外的位置時，電磁鐵斷電，其輔助觸點斷開閉合電路。這屬于中央機柜的電氣鎖定(中央機柜還有許多其他電氣鎖定，例如通電時無開口開關柜后門等)。)。

10kV中央柜具有完善的電氣閉鎖和機械閉鎖功能。當手車處于非測試/運行位置時，機械鎖閉功能將自動完成合閘操作鎖閉，因此不需要使用開關和YW來鎖閉合閘回路。(為了便于理解，測試位置S8和操作位置S9也標記為西南和YW)

圖86

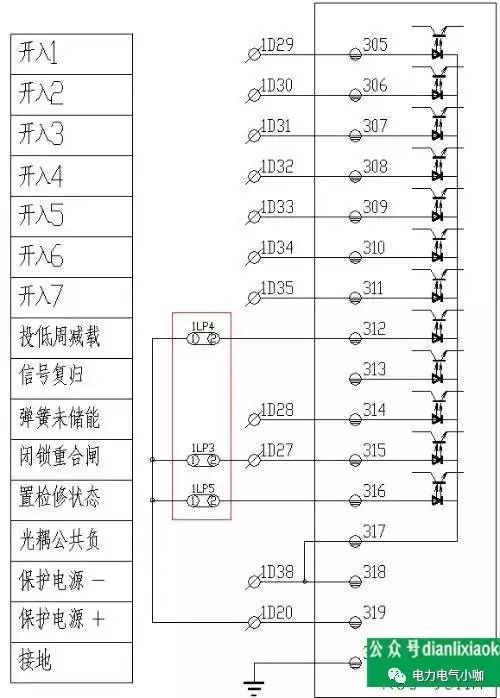

圖86顯示了開關值輸入電路。對于中央機柜，較重要的信號包括:測試位置(S8常開)、操作位置(S9常開)、接地刀關閉位置(QE常開)和不儲能彈簧(S1常閉)。斷路器的位置可能不需要連接，因為微機保護可以根據HWJ和TWJ自己的操作電路來判斷。

綜上所述，對于二次設計，10kV開關柜是較方便的，只需將零序電流引至小電流接地選線裝置，其余二次接線由廠家完成。

接線圖的視圖在此不再重復。關鍵是參考示意圖，然后比較兩個安裝單元的數量。

XGN開關柜二次接線

XGN開關柜是一種固定開關設備，配有真空斷路器(固定安裝，不像中間柜那樣可以用手車?yán)?，并有獨立的隔離開關，這相當于將具有架空出線間距的設備集中成一個開關柜。

XGN開關柜沒有特殊的二次接線插頭，所有二次接線都是通過控制電纜完成的。除了開關輸入電路中的“測試位置和操作位置”被“上隔離1G位置和下隔離2G位置”所取代之外，開關輸入電路的二次接線與中央機柜的二次接線相同。
