開關柜不關閉閘門

1.原因1。GG1A 開關柜不能關閉閘門。

(1)操作不當。

(2)關閉電源消失。

(3)控制電路斷開。

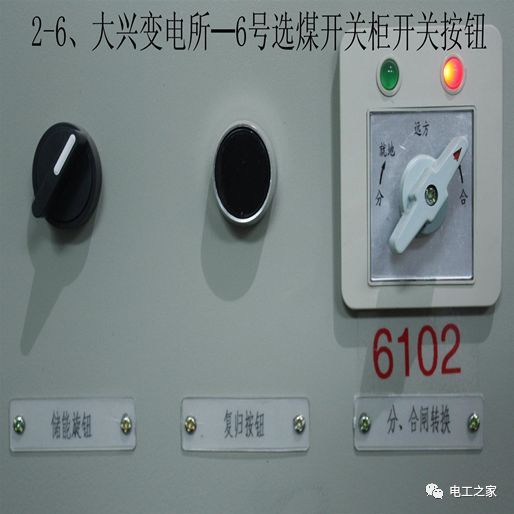

(4)轉換開關接觸不良。

(5)閉合線圈斷裂。閉合接觸器線圈斷開。

(6)輔助觸點接觸不良。

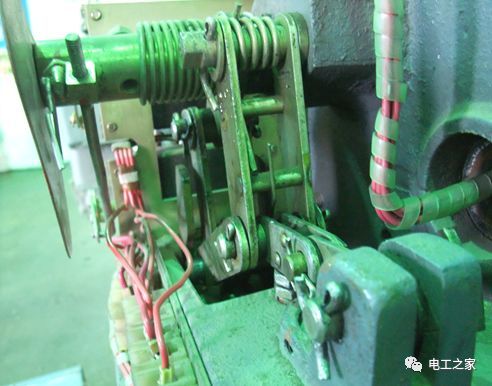

(7)其他機械故障，如傳動機構連桿松動、脫落、合閘鐵芯卡死、斷路器開后機構復位失敗。

加工方法

(1)首先，當綠燈亮?xí)r，再次關閉開關。如果它是關閉的，這意味著轉換開關沒有到位，這是不正確的操作。

(2)如果綠燈亮，接觸器正在工作，檢查合閘電源是否正常，如電源開關未接通，合閘保險絲熔斷，并進行處理。檢查保險絲是否熔斷有兩種方法:一種是帶電檢查，另一種是拆卸后的歐姆表檢查。詳細介紹。

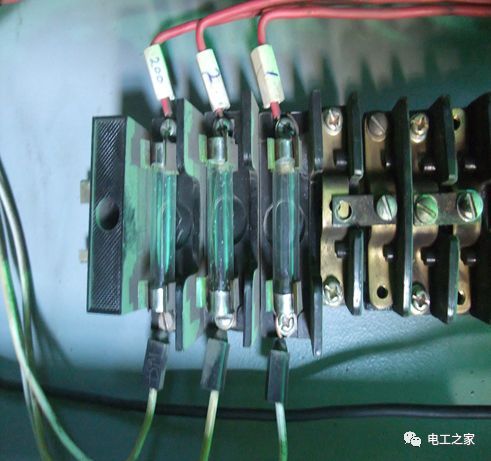

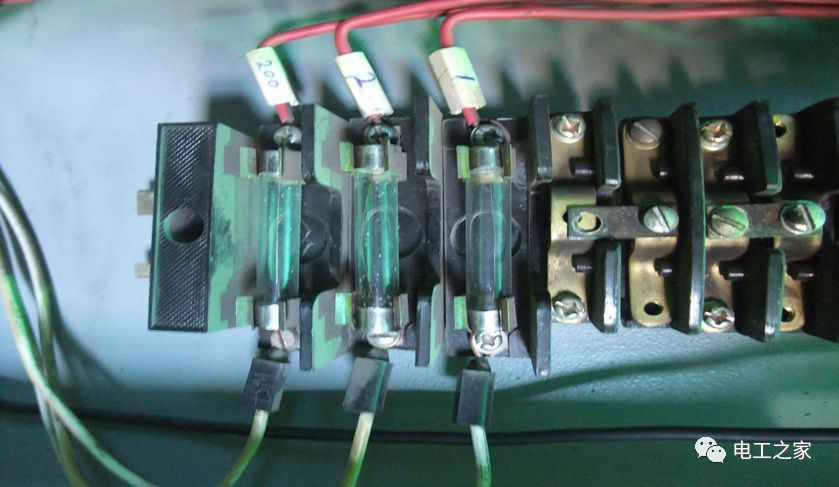

(3)如果綠燈不亮，首先檢查控制保險絲和小開關是否熔斷或跳閘。如果發現問題，應及時更換。

(4)輔助觸點接觸不良，無綠燈，打開機構蓋，檢查合閘回路的輔助觸點，將小拉桿調整到合格位置。什么職位是合格的？

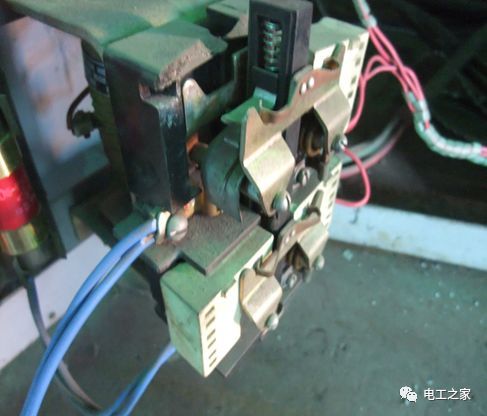

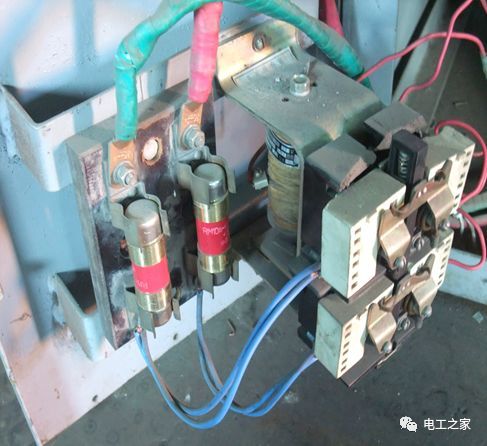

(5)合閘接觸器線圈斷裂或卡死。更換接觸器或?qū)⑵洳鹣逻M(jìn)行維護。

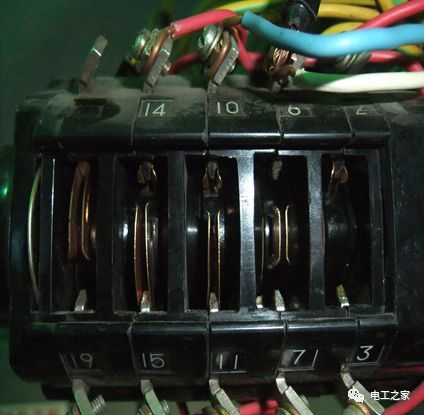

(6)轉換開關接觸不良意味著8個觸點在短路后可以接通，這表明觸點接觸不良，需要進行維護或更換。

(7)打開機構蓋，手動關閉，檢查關閉頂桿是否能通過支架2mm。如果不能解釋關閉芯沖程不夠，調整芯頂針的長度。

(8)打開機構蓋，檢查在較后一次制動釋放后，機構是否已經回到其原始位置。如果沒有，使用手動方法將其恢復到原始位置，然后再次關閉。

(9)檢查合閘電源電壓是否滿足不低于85%的額定電壓。

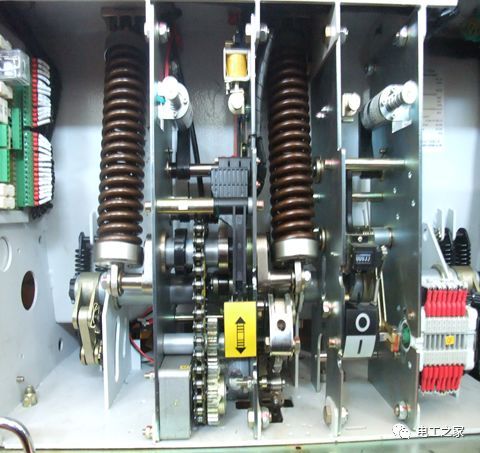

(10)對于彈簧儲能機構，檢查該機構是否儲能。

2.KYN28 開關柜開關門故障原因

(1)沒有控制電源顯示控制回路斷開

(2)轉換開關接觸不良

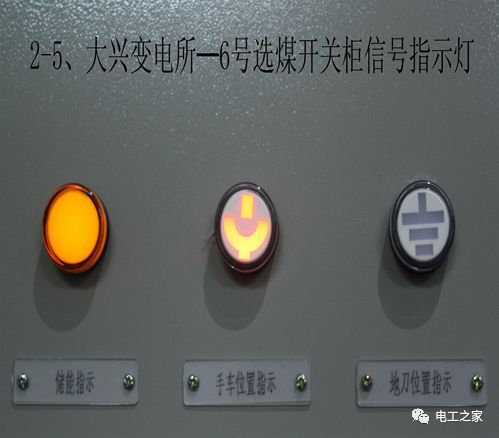

(3)彈簧不儲能，儲能指示燈熄滅

(4)手車沒有擺動到位置。手推車位置指示器熄滅。

(5)航空插頭接觸不良

(6)手車控制電路板故障

(7)手車中輔助觸點和行程開關接觸不良或沒有到位

(8)閉合或斷開線圈短路或斷開

(9)機械電路故障彈簧、齒輪、軸銷等。

KYN28 開關柜關閘失敗的檢查和處理

(1)無控制電源顯示控制電路斷開檢查控制電路電源開關是否在閉合位置，如在閉合位置用萬用表檢查電源側和負載側是否有電，如果沒有應檢查二次線

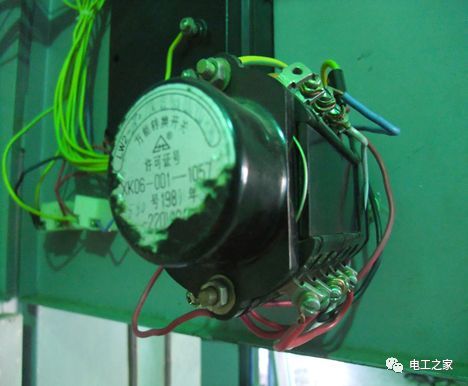

(2)轉換開關接觸不良檢查開關的接線和開關的內部觸點，短路閉合觸點和斷開觸點，確認接觸不良

(3)彈簧不儲能，儲能指示燈熄滅。檢查儲能電源開關是否到位。(4)手車不擺動到位置。手推車位置指示器熄滅。用操作手柄調節手車位置。位置檢查位置指示燈在末端亮起。

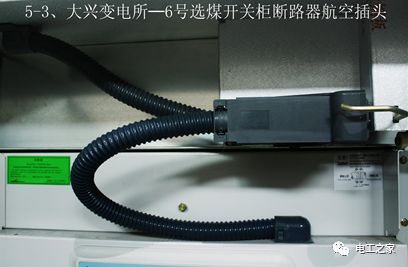

(5)對于航空插頭接觸不良，首先檢查插頭的插針端子是否完好，是否松動。如果是，就應該焊接。如果它是好的并且沒有松動，它應該在關閉之前被堵塞和固定幾次。

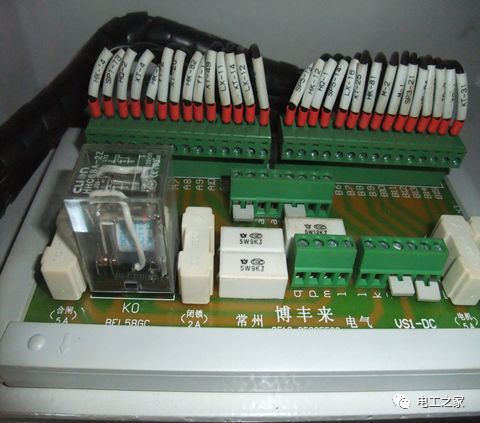

(6)手車控制電路板中的故障電路板有四個電路的保險絲，即閉合、斷開、儲能和鎖定電路。容量分別為5A和2A。檢查保險絲是否熔斷，接觸器是否燒壞，電路板接線是否松動，短路是否正確。

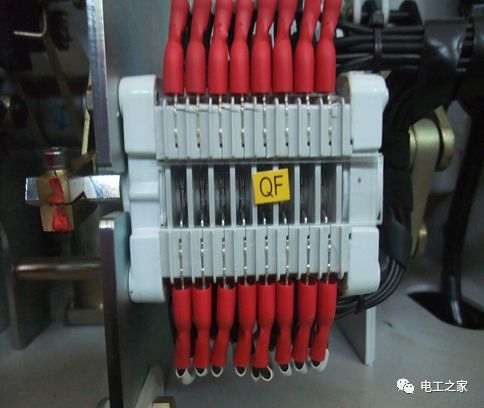

(7)手車中的輔助觸點和行程開關接觸不良或不到位。打開手車面板，手動檢查各觸點的接觸情況以及觸點連接是否良好。如果接觸不良，考慮更換接觸連接或調整行程開關的接觸位置。

(8)閉合線圈和打開線圈短路或斷開。拔下線圈連接器并測量線圈電阻

(9)機械電路故障彈簧、齒輪、軸銷等。檢查軸銷是否缺失，傳動軸是否偏移脫落，彈簧張力是否正常，齒輪嚙合是否錯位。

開關斷開的原因及處理(1)控制保險絲熔斷。更換。

(2)轉換開關7觸點接觸不良。拆卸、修理或更換。

(3)機構中的輔助開關接觸不良或燒壞。打開調節拉桿長度的機構或使用砂布處理接觸燒傷痕跡。

(4)檢查斷路線圈是否斷開，更換時考慮電源電壓和串并聯。

(5)檢查剎車芯跳閘是否正常，如果不夠，調整或更換。(6)無論鐵芯是否卡住，二硫化鉬都可以適當使用。

(7)檢查死點是否過低。如果低于180度，請適當調整。

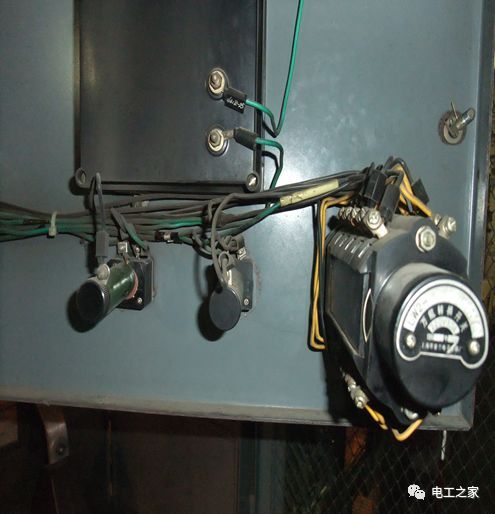

開關柜紅燈不亮的原因及處理(1)用萬用表檢查紅燈端子上是否有電壓。如果有電壓，說明紅燈壞了，聯系停電更換紅燈。(有些燈有極性)

(2)如果沒有電壓，檢查斷路，包括轉換開關的113個觸點、機構中的輔助觸點、斷路線圈、控制保險絲等。

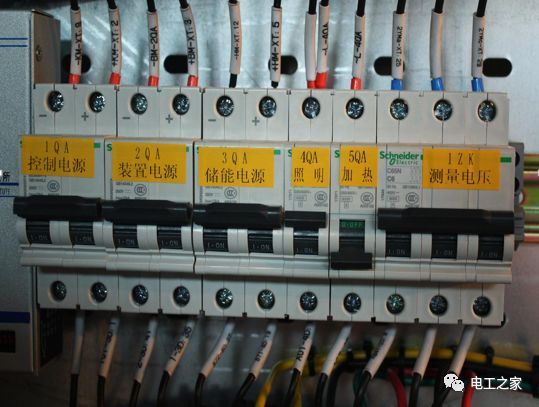

(3)如果KYN28開關柜，檢查控制回路的電源斷路器是否正在送電或跳閘。

控制保險絲正負閃光

電流互感器異響原因(1)固定互感器的螺釘松動，應擰緊。

(2)變壓器內部鐵芯螺栓松動。

(3)當發生過載時，變壓器的小容量導致磁飽和。

(4)次級電路開路。例如，儀表和繼電器線圈斷裂，變壓器接線端子接觸不良，接線盒測試端子斷路。

(5)變壓器絕緣結垢、絕緣下降、污閃放電

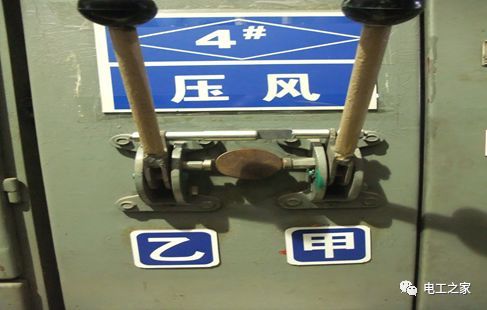

開關柜鎖定失敗原因

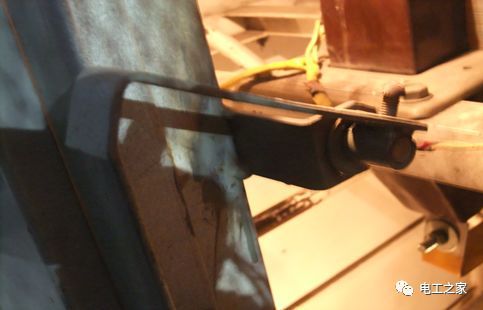

(1) 開關柜a制動器關閉后，網門可以打開，鎖止不起作用，檢查鎖止連桿緊固螺釘是否松動，調整適當?shù)年P(guān)閉試驗。

(2)檢查開關與斷路器之間的鎖定情況，并檢查閉合后頂桿是否將圓形擋塊推到斷路器手柄鎖定的中間。否則，應調整真空開關鎖定拉桿的長度，使其合格。(3) KYN 28 開關柜鎖止，電鎖應有電源，機械鎖應有無卡強度。不應頻繁打開電纜室的門。

開關柜綠燈不亮的原因及其查找

(1) (1)用萬用表檢查綠燈端子上是否有電壓。如果有電壓，表示綠燈亮了，聯系停電更換紅燈。(有些燈有極性)

(2)如果沒有電壓，應檢查閉合電路，包括轉換開關的110個觸點、機構中的輔助觸點、閉合接觸器線圈、控制保險絲等。

(3)如果KYN28開關柜，檢查控制回路的電源斷路器是否正在送電或跳閘。

開關柜工作燈不亮的原因

(1)開關故障，更換。

(2)燈泡燒壞并更換。

(3)燈座接觸不良。拆卸后修理或更換。

(4) KYN 28 開關柜檢查電源斷路器是否跳閘或損壞。此外，檢查接線是否完好，接線護套是否壓在接觸部分上。

2

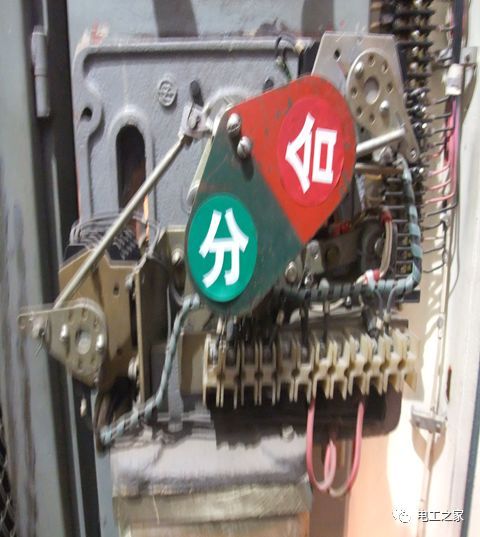

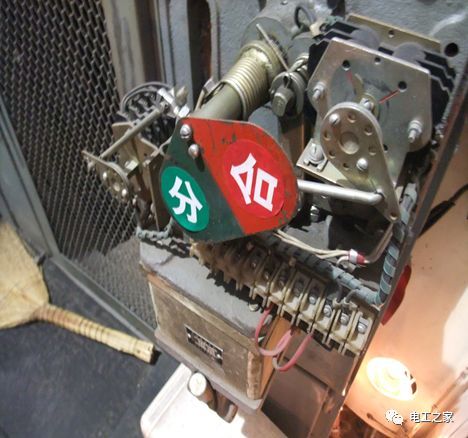

機構開關指示燈的位置不正確。

檢查開關是否到位，檢查拉簧和真空開關導桿的長度變化。如果確認開關到位，打開機構蓋，檢查開關指示器的固定螺絲是否松動。

檢查開關標志是否變形和卡住。

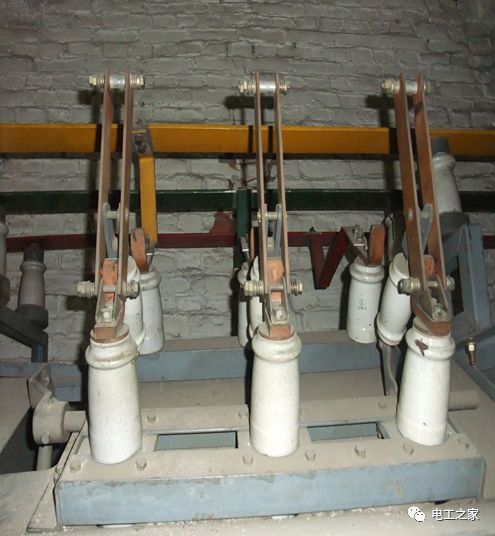

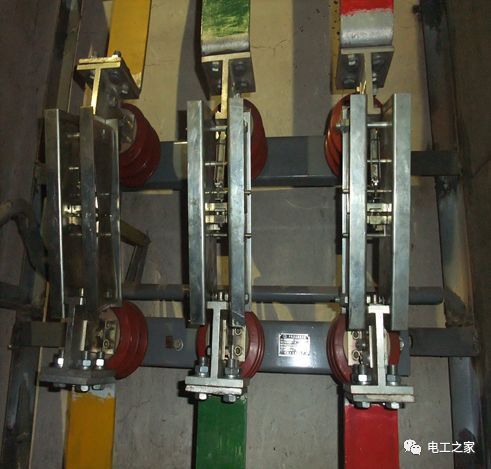

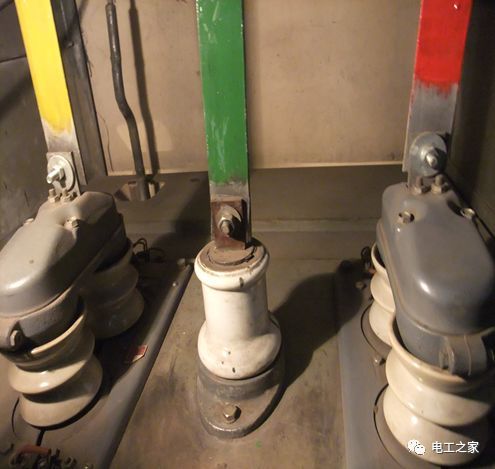

隔離開關擊穿的原因

(1)檢查隔離開關絕緣子是否齊全，有無電暈和放電現象。檢查水泥澆注連接。任何問題都應及時處理或更換。用兆歐表檢測絕緣體的絕緣電阻。

(2)檢查傳動桿和機構各部分是否有損壞、生銹、松動或脫落等異?，F(xiàn)象，檢查潤滑情況，必要時清理并添加二硫化鉬，鏟銹并油漆底座，確保其接地良好。

(3)檢查觸頭是否完好，壓縮彈簧壓力是否足夠，清除觸頭接觸面上的污垢和燒傷痕跡。如果接觸指嚴重?zé)齻瑧?yīng)更換接觸指，如果彈性不足，應更換接觸指彈簧。接觸面應涂上中性凡士林或?qū)щ姽柚?，以減少接觸氧化。(4)用DC電橋測試動靜觸頭之間、母線與斷路器連接板之間的接觸電阻值，應符合規定。各個接頭之間為200μω。

(5)開關的相關技術參數應根據制造商的技術參數重新測試，如觸點的插入深度、同步性、備用行程的開啟角度等。如果不符合要求，應重新調整。

(6)隔離開關的操作機構應檢查聯鎖是否正常。

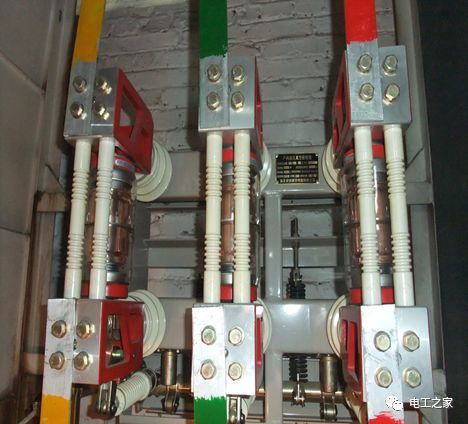

真空斷路器的常見故障

1.真空度和滅弧能力的喪失。

2.從換向桿的長度可以看出，開關的觸點磨損嚴重。

3.導電膠帶接觸不良、螺栓松動和電路接觸電阻過大。

4.回位彈簧松了。

5.每個零件的軸銷都容易脫落。
