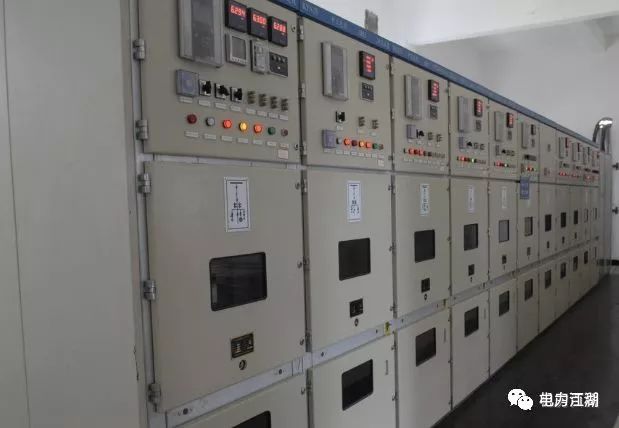

首先，簡要介紹

開關柜具有架空接入線路、電纜接入線路、總線連接等功能。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦、住宅小區、高層建筑等不同場所。

第二，作文

開關柜應符合“交流金屬封閉開關設備標準”的相關要求。它由柜體和斷路器組成。柜體由外殼、電氣部件(包括絕緣)、各種機構、二次端子和連接線組成。

1.材料

冷軋鋼板或角鋼(用于焊接機柜)

鍍鋁鋅鋼板或鍍鋅鋼板(用于組裝機柜)

不銹鋼板(不導磁)

鋁板((非導磁率)2。柜體功能單元:

主母線室(一般主母線布置按“產品”字形或“1”字形兩種結構布置

斷路器室

有線電視室

繼電器和儀器室

柜頂小型公共汽車房

3、電氣元件

機柜中常見的主要電氣部件(主電路設備)包括以下設備:

簡而言之，

短時電壓互感器

接地轉換開關

避雷器

隔離開關

主切口

高壓接觸器

高壓保險絲

變壓器

高壓實時顯示

絕緣構件

高壓電抗器

負荷開關

高壓單相并聯電容器

機柜中常用的主要二次元件(也稱為二次設備或輔助設備，指用于監控、控制、測量、調節和保護一次設備的低壓設備)如下:

繼電器、電能表、電流表、電壓表、功率表(如圖)、功率因數表、頻率表、熔斷器、空氣開關、轉換開關、信號燈、電阻、按鈕、微機綜合保護裝置等。

三、五項預防措施

1、高壓開關柜真空斷路器車內合閘后處于試驗位置，該車斷路器不能進入工作位置。(防止帶負荷關閉)

2、高壓開關柜接地刀處于閉合位置，小車斷路器不能進入閉合工作位置。(用接地線防止閉合)

3.當高電壓開關柜的真空斷路器閉合時，外殼的前門和后門被接地刀和柜門上的機械鎖定。(防止誤入帶電區間)。

4、工作時高壓開關柜真空斷路器內合閘，接地刀閘不能合閘。(防止帶電接地線)

5.高壓開關柜的真空斷路器在閉合時不能退出臺車式斷路器的工作位置。(防止加載拉刀制動)

第四，產品分類

1.KYN640.5鎧裝可拆卸交流金屬封閉開關設備

(1)產品使用

本產品適用于三相交流50Hz、40.5kV單母線分段供電系統，用于發電廠、變電站、工礦企業和高層建筑的電能接收和分配。它還控制、保護和監控電路，滿足IEC60298、DL404等標準的要求，并具有完善的“五防”功能。

(2)使用條件

1.環境空氣溫度上限+40℃-10℃下限

2.海拔:不超過1000米

3.濕度

相對濕度:日平均不超過95%，月平均不超過90%

飽和蒸汽壓:日平均值不超過2.2×10 Mpa，月平均值不超過1.8×10 Mpa；

4、地震烈度不超過8度；

5、周圍空氣不應有腐蝕性、易燃氣體、水蒸氣等明顯污染；

6、無頻繁劇烈振動。

當開關柜使用條件超過上述規定時，應由用戶與制造商協商確定。

(3)產品特性

1.采用熱收縮絕緣材料和環氧涂層絕緣工藝，優化電極形狀，緊湊柜體結構，減少占地面積；

2.開關柜柜體采用優質冷軋鋼，經過數控鈑金加工成型，由高強度螺栓螺母和鉚接螺母連接而成。組件的表面是噴射模塑或電鍍的。

3.國產ZN85-40.5真空斷路器和法國SF1、SF2、FP系統六氟化硫斷路器可滿足不同用戶的需求。

4.開關柜所有功能室都用金屬板密封，并設有獨立的泄壓通道；

5、斷路器、接地開關等操作可在開關柜閉合的情況下進行，可實現關門操作；

6.開關柜具有很強的結構適應性，主接線方案可達198種以上，并能滿足不同用戶的需求；

7、手車、斷路器、接地開關和后柜門均裝有機械聯鎖裝置，防止誤操作，五防功能齊全，安全可靠。

(4)主要技術參數

額定電壓40.5千伏

額定頻率50Hz

主母線額定電流1250A、1600A、2000A

分支總線630A、1250A、1600A的額定電流

額定絕緣水平(1分鐘工頻耐受電壓:相間，相對95KV，一次隔離斷口115KV。雷電沖擊耐受電壓:相間，相對185千伏，初級隔離斷口215千伏。輔助控制回路1分鐘工頻耐受電壓:2KV)

外部尺寸(寬度*深度*高度)1400*2800(3000)*2800

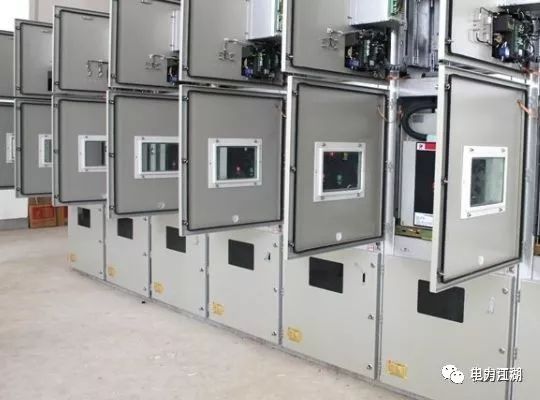

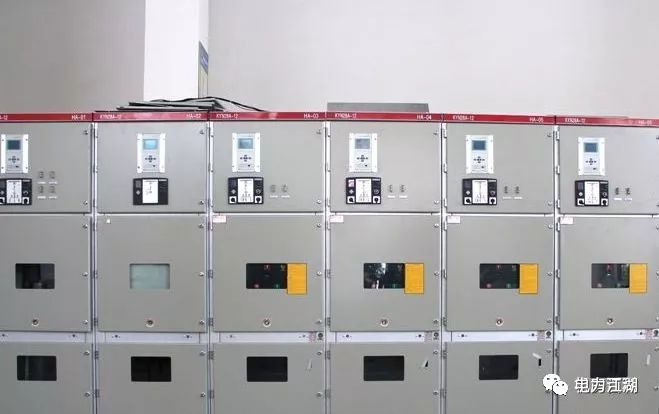

2.鎧裝可拆卸交流金屬封閉開關設備

(1)產品使用

本開關柜適用于3.6~12kV三相交流50Hz單母線及單母線分段系統成套配電設備。主要用于發電廠、中小型發電機、工礦企業和電力系統二次變電所的大型高壓電動機的受電、輸電和啟動的控制、保護和監控。該開關設備符合英國標準3906、德國標準404和國際標準298。

該開關柜可配置VD4、VB2、VS1、HVF(韓國現代)和EV12真空斷路器，具有防止帶負荷推拉式斷路器手車、防止斷路器誤分合閘、防止接地開關在合閘位置閉合斷路器、防止誤進入帶電隔離室、防止帶電誤合閘的功能。

(2)使用條件

1.環境溫度-10℃至+40℃

2.海拔:不超過1000米

3.濕度

相對濕度:日平均不超過95%，月平均不超過90%

4、地震烈度不超過8度；

5、周圍空氣不應有腐蝕性、易燃氣體、水蒸氣等明顯污染；

6、無嚴重污染和頻繁劇烈振動。

7.當在超過GB3906和本標準的正常環境條件下使用時，用戶和制造商應協商。

(3)產品特性

1.堅固可靠的五防聯鎖裝置還可以在封閉面板上操作斷路器，通過觀察窗可以看到斷路器的狀態。

2.全功能手車，100%手車互換性，操作輕便，運行平穩；

3.維護簡單，客車和電纜安裝容易，轉運車可升降，手推車推、拉、運方便。

4.采用全組裝開關柜鍍鋁鋼板，耐腐蝕、抗氧化，采用多重包邊工藝，確保高強度和剛性。

(4)主要技術參數

額定電壓10KV

較大電壓12KV

額定絕緣水平(1分鐘工頻耐受電壓:接地和相間42KV，主斷口間48KV。雷電沖擊耐受電壓:對地和相間75KV，主斷口間85KV。)

4S熱穩定電流31.5千安

主母線額定電流630A、1250A、1600A、2000A、2500A、3150A

保護級外殼為IP4X，手車門打開時為IP2X '

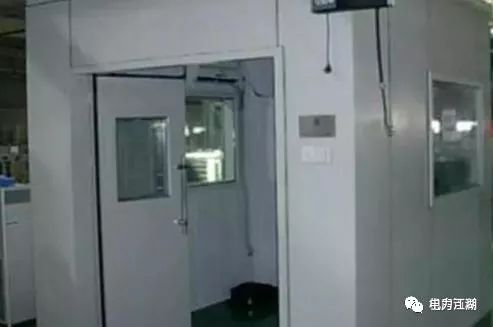

3、ZBW系列戶外箱組合變電站，

(1)產品使用

ZBW系列組合(箱)式變電站是由高壓開關設備、低壓開關設備、配電變壓器、電能計量設備等組成的一套緊湊的配電設備。適用于城市高層建筑、城鄉建筑、住宅小區、高新技術開發區、中小型工廠、礦山油田等臨時用電場所。它用于在配電系統中接收和分配電能。在配電系統中，它可以用于環網配電系統，也可以用于雙電源或輻射終端配電系統。這是一套用于城市建設和改造的新型成套設備。

該系列組合類型變電站符合SD320-92“箱式類型變電站技術條件”和ZBK40089“組合類型改變?yōu)檎尽睒藴省?/p>

(2)使用條件

1.濕度:相對濕度:日平均值不大于95%，月平均值不大于90%

2.地震:地震的水平加速度不超過0.3g

3、周圍空氣不應有腐蝕性、易燃氣體、水蒸氣等明顯污染；

4.沒有頻繁的劇烈振動。

5、安裝場地的傾斜度不大于3度

6.如果超出本文件的規定，用戶和制造商應通過協商解決。

(3)產品特性

1.采用上下自然空氣對流、橫向自然空氣對流和底部專用風機強制風冷三種冷卻措施，溫升幅度大。

2、重量輕、體積小、剛性高；

3.模塊化:高低壓電器室、變壓器室、計量箱、電容器柜均為模塊化，可根據用戶需求進行組合。

4、外形美觀，噪音低，與周圍環境和諧，增加外觀；

5、功能強大，設施齊全，高壓能滿足環網供電，低壓房可有8個電源插座和4個照明插座

6.高低壓操作走廊寬1米，四面都有朝外的門，操作和維護非常方便。

7、適應性強，能滿足不同設計方案和不同客戶的要求?？膳淙魏?0kV高壓環網開關柜；低壓室具有低壓成套開關設備的整體功能，可以供不同類型低壓開關設備的用戶使用。變壓器用戶配有儲油柜或全密封或干式變壓器，變壓器容量為50 ~ 1250千伏安。

(4)主要技術參數

額定電壓高壓電器:6臺；10KV變壓器:6(10)04KV低壓電器:0.4KV

額定容量變壓器:50KVA~1250*2KVA

額定電流高壓電器:200安~ 630安低壓電器:100安~ 3000安

額定分斷電流高壓電器:負載開關400A-630A，組合電器依靠保險絲。低壓設備15A-63A

額定短期耐受電流(KAX S) 20*2 12.5*4變壓器:200-400KVA > 400KVA低壓電器15*1 30*1

額定峰值耐受電流(KA)31.5；50變壓器200-400千伏安> 400千伏安低壓電器30 63

額定閉合電流(KA)31.5；50

工頻耐受電壓(1分鐘)千安高壓電器相間和接地:42隔離斷口:48

當變壓器油浸35干式28低壓電器≤300伏，300伏時2 > 2.5

噪聲級分貝變壓器:油浸式< 55干< 65

4.箱式固定交流金屬封閉開關設備

(1)目的

箱式開關柜適用于3.5-12KV交流三相50HZ單母線系統接收和分配電能。這開關柜是一個室內設備，不靠墻安裝。特別適合頻繁操作。

(2)產品特性

1.符合國家標準“3~35KV交流金屬封閉開關設備”和DL404“室內交流高壓開關柜訂貨技術條件”的要求。它還符合國際標準IEC 298“1kV及以下交流金屬封閉開關設備和控制設備”的要求，并具有兩個部門提出的“五防”強制閉鎖功能。

2.該產品吸收了國外先進技術，是針對目前國內同類操作中事故率高、體積大等問題自行設計開發的。它具有體積小，只有普通開關柜體積的60%，可靠性高，斷路器性能好，可靠簡單的“五防”閉鎖機構等優點。

5.固定式高壓開關設備

(1)使用特點:

防誤操作類型開關柜適用于3.6和10KV交流系統的電能接收和分配，具有防誤操作的五大功能:防止斷路器的誤位置、誤分和誤合；防止負荷分離開關打開和關閉；防止誤入帶電區間；防止活吊是一條線；防止地線閉合。

額定電流:低于3000安

電流類型:三相50Hz交流電

主總線類型:單總線、單總線加側總線

(2)使用環境

1、安裝高度不超過海拔1000米

2、周圍介質溫度不高于+40度，不低于-20度

3.室內相對濕度不得超過85%

4、沒有導電灰塵和能破壞金屬和絕緣氣體的地方

5.沒有危險爆炸的地方

6、無劇烈振動和紊流，且垂直坡度不大于5度

6.室內交流高壓六氟化硫環網開關設備

(1)產品使用

環網柜適用于室內三相交流50Hz、額定電壓12kV的配電設備。廣泛用于工業和民用電纜環網和電源終端。

特別適用于小型二次配電站、開關站、工礦企業、城市住宅小區、機場、鐵路、隧道、高層建筑等電力系統的電能接收和分配。

(2)產品特性

1:室內交流高壓六氟化硫環網開關柜是新一代緊湊型、可擴展的金屬封閉開關柜，采用六氟化硫負荷開關為主開關，整個柜體采用空氣絕緣，適用于配電自動化。

2.環網柜具有結構簡單、操作靈活、聯鎖可靠等特點。它可以為不同用戶的各種應用和需求提供滿意的技術解決方案。采用傳感技術和較新的保護繼電器，加上先進的技術性能和輕巧靈活的裝配方案，完全可以滿足市場不斷變化的需求。

(3)主要技術參數

額定電壓千伏負載開關柜 12組合電氣柜12

額定頻率赫茲負載開關柜 50組合電機50

額定電流a負載開關柜 630組合電氣柜125

額定短路閉合電流KA負載開關柜50組合電氣柜80

返回主電阻μω負載開關柜≤400組合電氣柜≤400

額定絕緣水平千伏:1分鐘工頻耐受電壓與42條斷口相間48；

雷電沖擊耐受電壓相互交替，其中75條裂縫和85條裂縫彼此相對

輔助回路1分鐘工頻耐受電壓KV負荷開關柜2組合電氣柜2。
